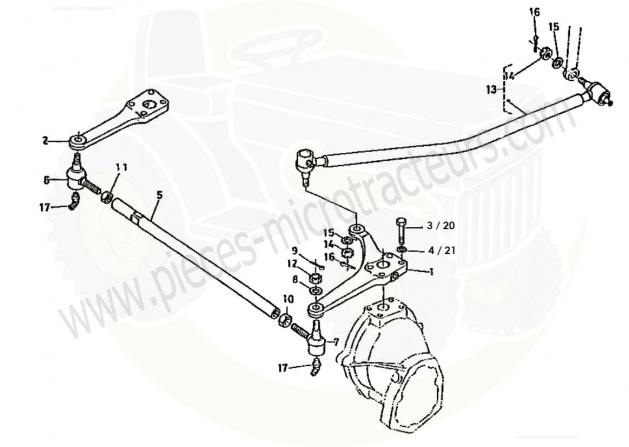

Vue éclatée pièces pour B7001 (KUBOTA) : Timonerie direction

2 - LEVIER - B7001 : AVANT SERIE N°10030
3 - VIS - B7001 : AVANT SERIE N°10030
4 - RONDELLE - B7001 : AVANT SERIE N°10030
6 - ROTULE DROITE PAS STD
7 - ROTULE GAUCHE PAS GAUCHE
8 - RONDELLE GROWER
9 - GOUPILLE
10 - ECROU A GAUCHE
11 - ECROU
12 - ECROU
14 - ECROU
15 - RONDELLE GROWER
16 - GOUPILLE
17 - GRAISSEUR
20 - VIS - B7001 : APRES SERIE N°10031
21 - RONDELLE - B7001 : APRES SERIE N°10031
